布袋除尘器内部结构介绍

布袋除尘器的内部组成机构是由上部箱体、中部箱体以及下部箱体、清灰系统、排灰系统等结构所组成的，所以布袋除尘器的内部结构是比较简单的。

布袋除尘器的上箱体，主要由上盖板和静气出风口组成。一般小型脉冲布袋除尘器采用单层盖板，大型脉冲布袋除尘器采用双层盖板，除尘器为负压，将密封面紧贴，密封的效果较好。

布袋除尘器的中箱体主要是由花板、除尘滤袋、滤袋框架、文氏管几部分组成，除尘滤袋和花板配合较为理想，这样在工作的时候，滤袋不会脱漏，而且在拆装的时候也比较方便快捷。

尘框架采用碳钢的材质，表面光滑没有毛刺，采用了自流水线制作，所有的焊点和熔点都非常的牢固。除尘框架可以根据客户的工况采取镀锌、喷塑和有机硅处理。布袋除尘器的下箱体由进风口、支腿、排灰装置和检查门组成。排灰装置可以根据粉尘容量的多少、重量、出口处物料的温度、压力的大小、粘性、腐蚀性等技术参数进行正确的选择。

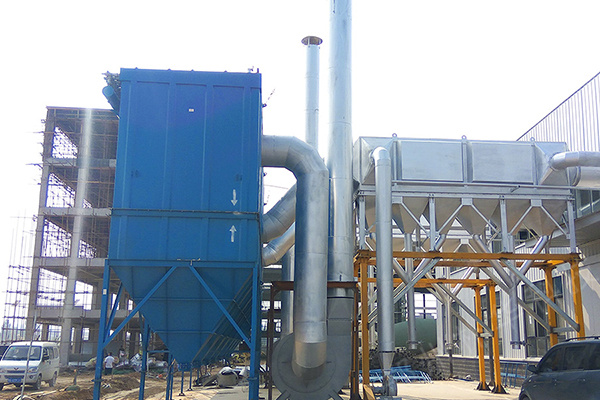

布袋除尘器

布袋除尘器的喷灰系统由控制仪、控制阀、电磁脉冲阀、喷吹管、气包和防护装制组成。控制仪是脉冲布袋除尘器的重要的控制设备，客户可以调整它的脉冲周期和脉冲宽度，确保除尘器的正常运行，控制仪的质量的好坏关系到除尘器清灰的效果。控制阀是用来开闭或切换气路的阀门。电控脉冲仪使用的是电磁阀，电磁阀是电控脉冲布袋除尘器喷吹系统的控制阀。

布袋除尘器一般除了有除尘部件除尘布袋外，另外还有一个也很重要的组件清灰装置。

清灰的原理是由于滤袋表面粉尘层的不断增厚，除尘滤袋对于气流的阻力也在逐渐增加，含尘气体则会通过的能力也会逐渐减小。其实也就是说布袋除尘器的处理风量也会越来越小。为了让布袋除尘器能持续有效地工作，必须及时清除滤袋上的积灰，使得滤袋会经常处于比较干净的状态。因此布袋除尘器一般都安装有清灰装置(简易袋式除尘器除外)。并配有自动清灰装置的袋式除尘器都安装有控制器，是用来控制清灰装置的工作次数和强度的，使得粉尘层厚度合适，并确保粉尘除尘工作的顺利进行。与此同时，布袋除尘器还安装有专门收集粉尘的灰斗，用来收集清落的粉尘。在灰斗下方一般还设有排灰机械，比如螺旋输灰机，刮板输送机，排灰阀等等。
